艾普飛VGA Grid視頻編碼器是用來采集多個顯示信號（VGA/DVI和HDMI接口）或攝像機（具備模擬復合和S-端子和3.5音頻接口）的設備。它允許使用者詳細的規劃設計輸入源的組合，映射到一個或多個輸出通道中來觀看。每個輸出通道都可以查看記錄和回放各種布局和效果。

主要特點：多路采集顯示+音視頻采集同時具備網絡發布功能
§  采集更多384個來自VGA，DVI，HDMI，復合或S-視頻信號源的源
§  布局、設計不同的輸入源采集或傳輸?shù)揭粋€(gè)或多個輸出通道中
§  支持輸出MPEG4，H.264格式的文件
§  支持的分辨率從640×480到2048×2048
§  是需要多路音視頻采集記錄，控制室，數字標牌，安全記錄，培訓和模擬系統的理想選擇
下面介紹如何通過網絡登陸VGA Grid系統界面進行配置多路信號編碼
1.  將VGA Grid設備的所要采集信號源正確連接到后面板的接口中，并用網線接入到你的路由器后通電開機。
2.  若知道Grid的IP地址，可用IE瀏覽器輸入例如：“http://192.168.1.100/admin”,登陸用戶名為“admin”，密碼為空；若不知IP地址則可用Epiphan Network Discovery網絡發現工具查找或?qū)⒈镜仉娔X網絡IP地址設置為“192.168.255.249”，然后用IE瀏覽器輸入例如：“http://192.168.255.250/admin”,登陸用戶名為“admin”，密碼為空即可登陸界面。

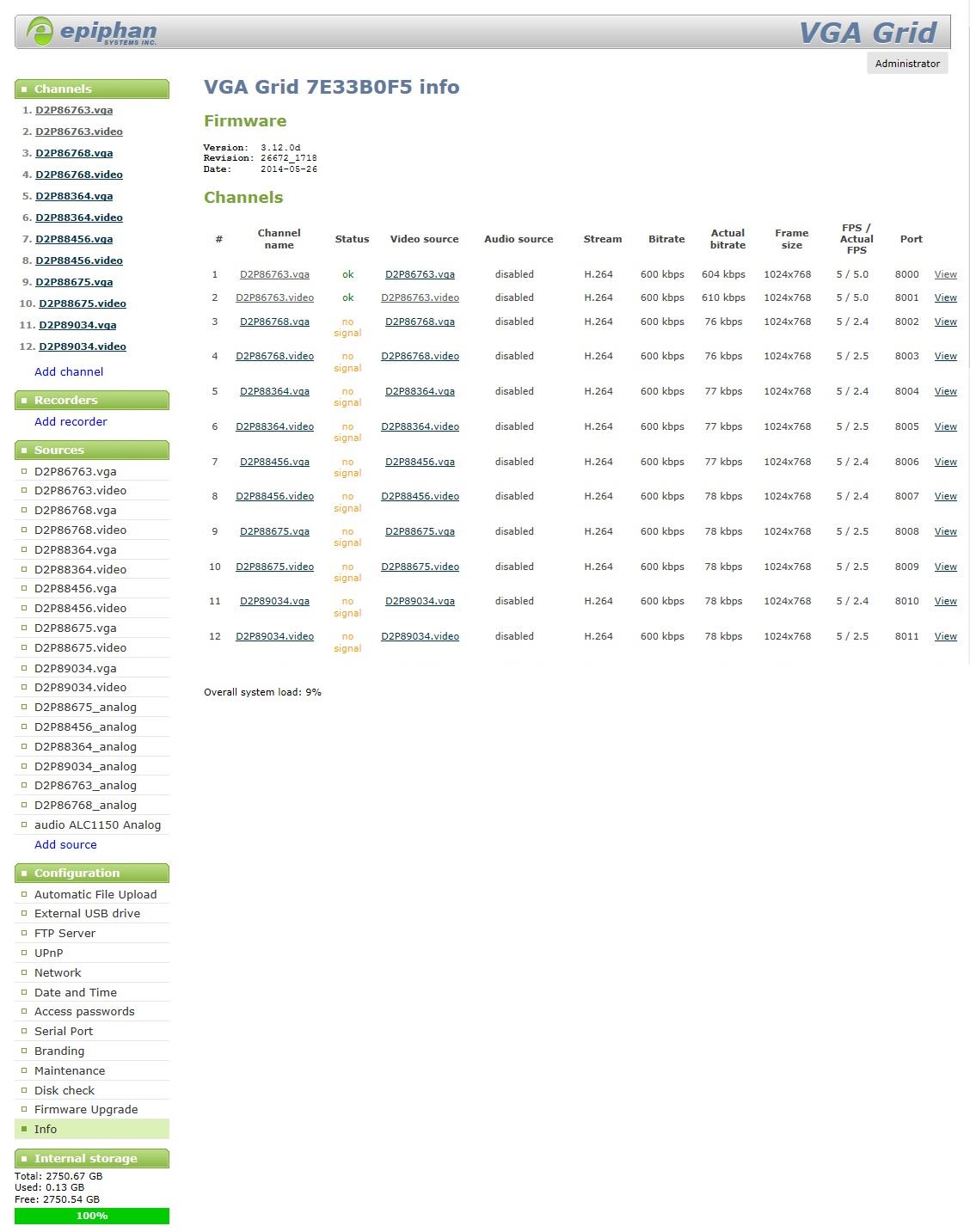

3.  進入系統后，會自動進入到系統的信息頁面，如下所示，在只接了一塊卡的信號時，在“Video Source”狀態下顯示“OK”即表示信號正常，否則顯示“no signal”無信號。

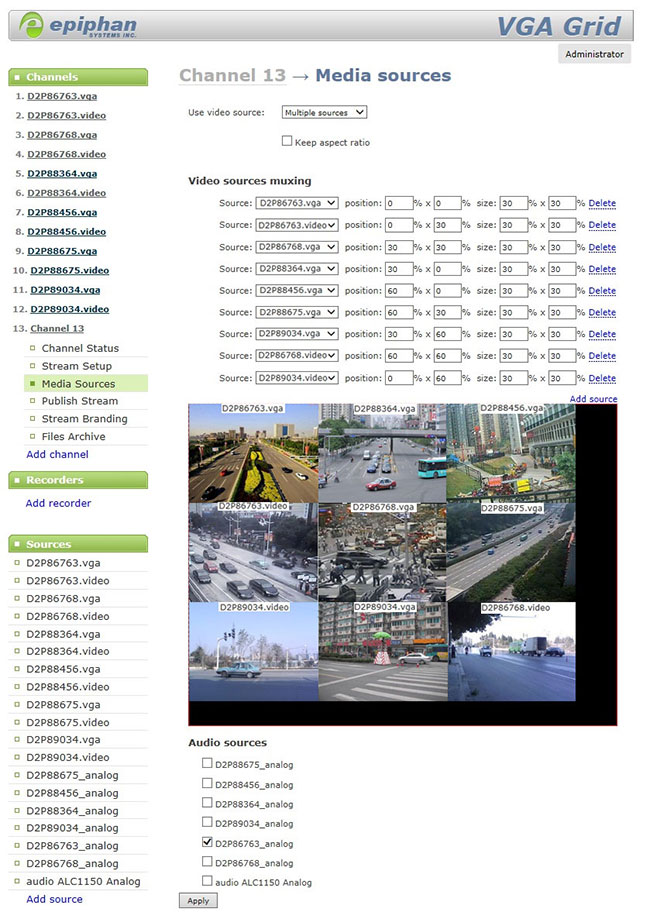

4.   點擊“Add Channel”增加通道，在“Media Sources”媒體源中選擇“Use video source”視頻源為“Multiple sources”多路源，在下方的Video sources muxing后的“Add source”可以添加更多的視頻卡，并可設置圖像的位置及大小百分比，在下方的Audio Sources中選擇本視頻所用的音頻，如下所示。

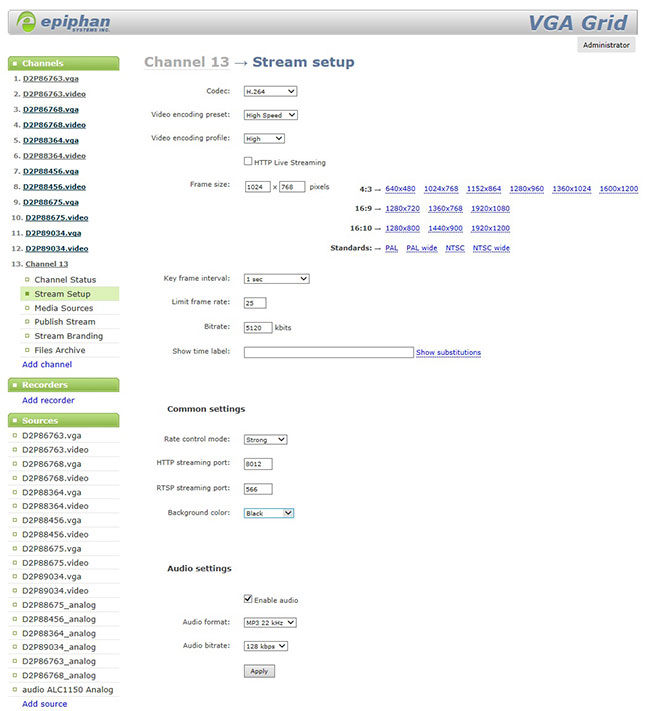

5.   點擊“Stream Setup”流設置菜單，選擇編碼的格式，分辨率大小，幀速率（更高達120bps）及碼率（更大100Mbits）和音頻的設置，完成后點擊“Apply”應用。

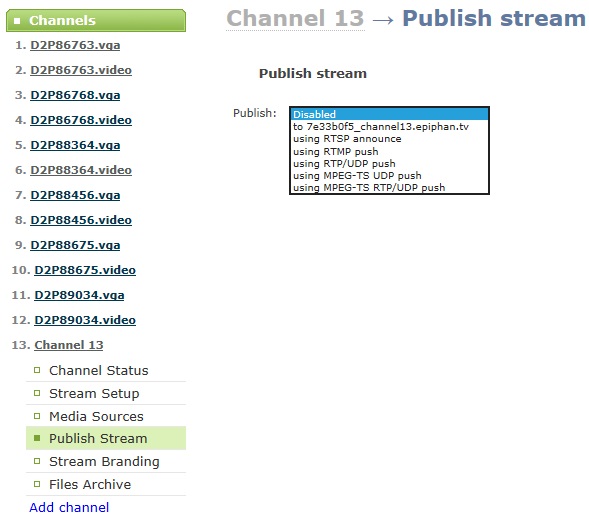

6.   VGA Grid可以將編碼的視頻流發布到網絡上的服務器，點擊“Publish Stream”菜單后，在Publish后的下拉列表中選擇您要發布到服務器的方式，根據服務器要求指定信息即可推流到服務器。

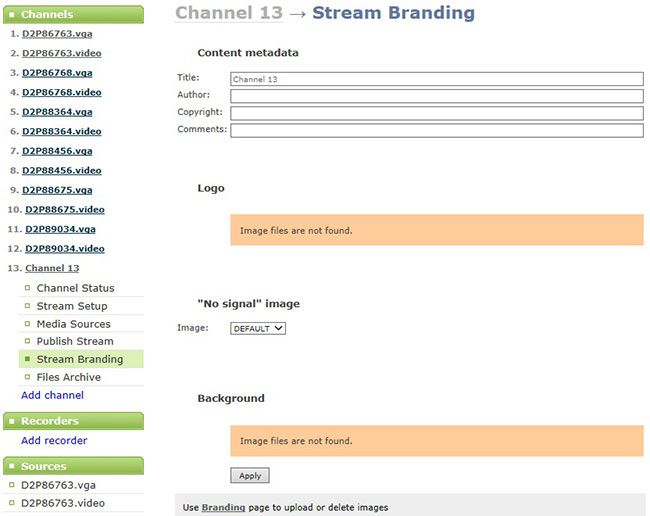

7.   點擊“Stream Branding”菜單后，你也可以在這里為編碼的視頻加入標題，作者，LOGO標等信息，如下所示。

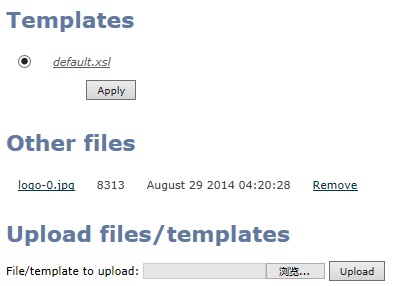

上傳圖片文件

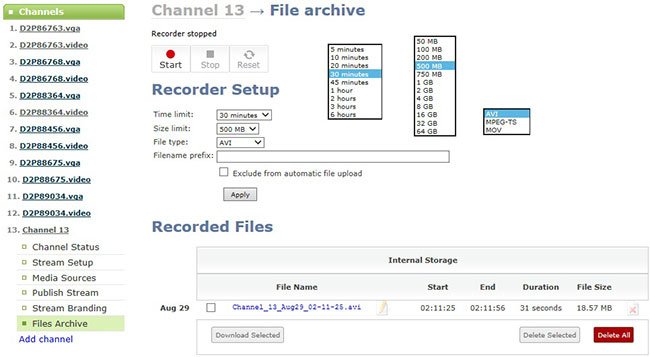

8.   VGA Grid 在編碼的同時也可存儲到自身帶有的3TB硬盤中，采集時可根據時間和大小限制文件停止采集或手動停止，存儲的文件格式類型有AVI/MPEG-TS/MOV。下方的Recorded Files中的文件就是采集存儲在內部磁盤的文件，可選擇下載或刪除。

9.   點擊“Channel Status”通道狀態可查看當前通道的編碼信息及網絡傳輸?shù)腎P地址，用戶可通過VLC等能接收網絡信號的播放器輸入該IP地址后播放視頻流。

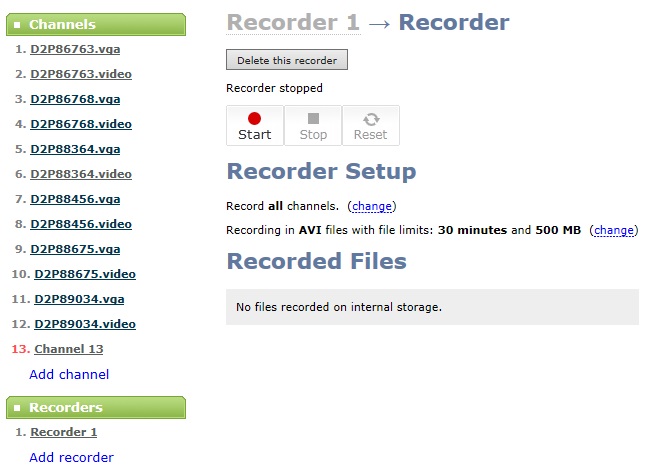

10.上述所講的存儲到自身磁盤中，只是針對于某一個通道，如果想同時存儲多路信號，則可點擊“Add recorder”添加記錄通道，之后在右側界面中的Recorder Setup中設置參數。

11.若要對信號源的位置偏移或視頻源(S－video或復合)選擇設置，可通過“Sources”菜單下的相應卡的設置進行調整。

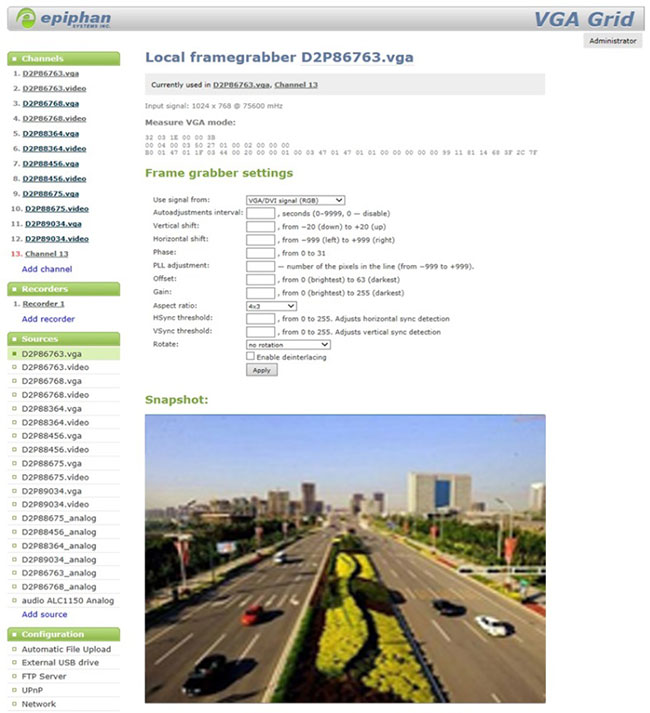

VGA信號源的設置

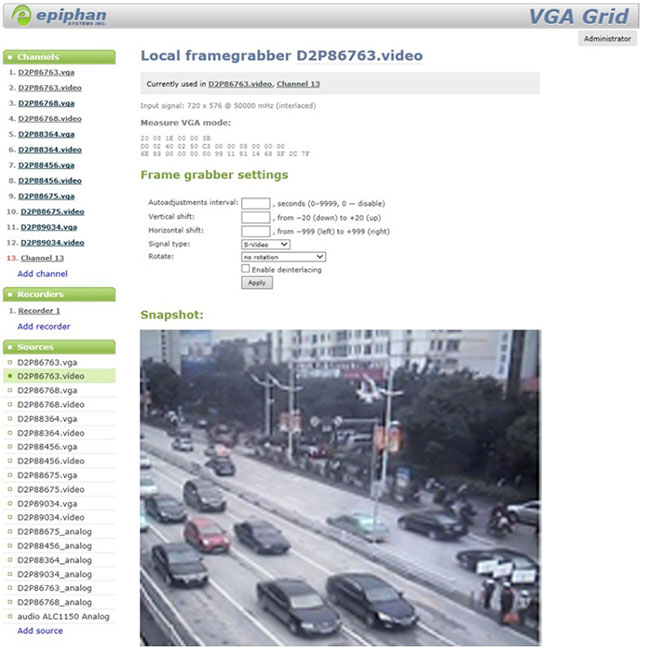

Video視頻源的設置

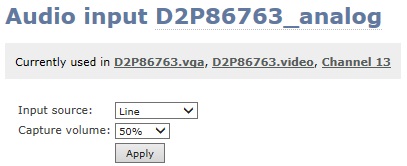

音頻源的設置，可查看用于哪些通道

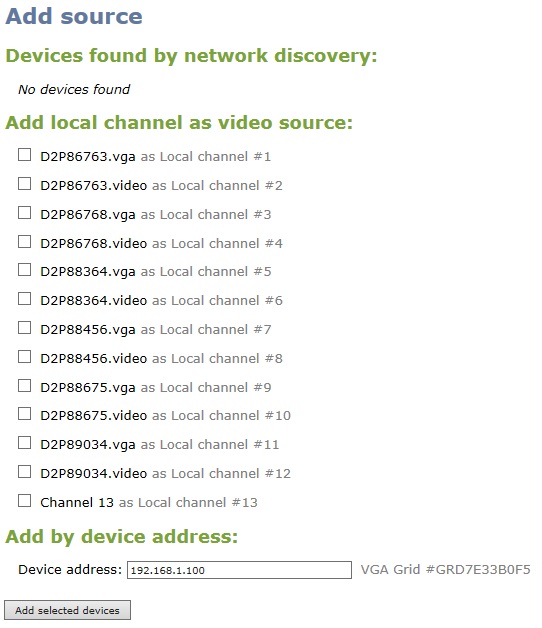

12.VGA Grid支持網絡的級連，更多可以64臺機器同時編碼，可以通過添加視頻源輸入設備的IP地址來實現，如下所示。

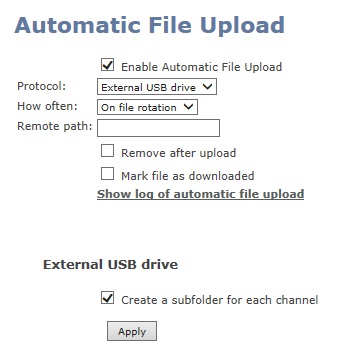

13.若想把采集到內部存儲后的文件及時的取出拷貝到USB設備中，可將Automatic File Upload啟用，并將Protocol設置為“External USB drive”,再將How often何時轉存設置為“On file rotation”文件記錄停止后執行，如下所示。

      還必須將External USB drive菜單的選項設置為“used to automatically move/copy recorded files(via Automatic File Upload)”，現在當你插入U(xiǎn)SB存儲設備后，等待記錄停止后會自動將文件拷入到USB設備中。

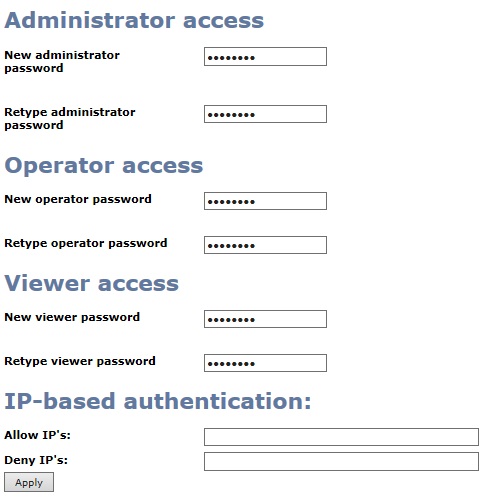

14.VGA Grid提供了多種用戶級別權限，管理員權限更高；操作者只能操作編碼，不能對系統設置；瀏覽者只能瀏覽，也可通過允許IP或拒絕IP來設置讓哪些機器訪問，如下圖示。

到此，Epiphan系列中更強大的編碼器VGA Grid如何使用的基本常識及進行多路信號采集傳輸流已講完，更多功能有待于大家更深入的探所研究。
