雖然Epiphan DVI2USB 3.0設備本身自帶一個免費采集工具，能夠記錄采集視頻，Epiphan還提供了驅動程序用于連接到兼容DirectShow,QuickTime和Video4Linux的第三方視頻采集、記錄和流媒體軟件。這意味著Epiphan幀采集器被識別為一個外部USB攝像頭。本教程將講述如何在Windows 7操作系統中使用Windows Media Encoder 9采集HDMI視音頻信號源并傳輸流。您可以參照下面的說明操作。
        在完成下列步驟之前請先確保DVI2USB3.0已接通HDMI信號源，并連接到終端電腦且已正確安裝驅動程序。
步驟1: 安裝軟件
   1. 安裝兼容DirectShow的第三方編碼軟件Microsoft Media Encoder媒體編碼器。

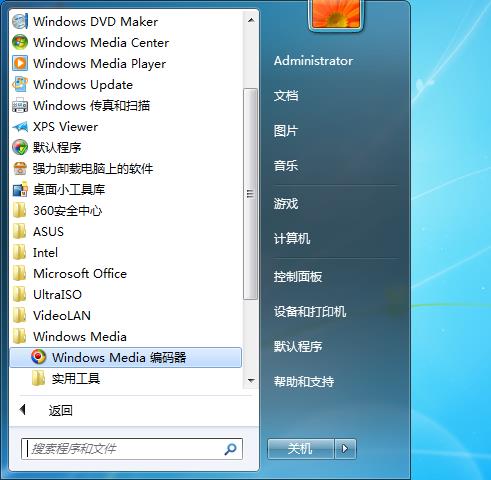

   2. 安裝完成后，打開開始程序菜單中“Windows Media -> Windows Media 編碼器”程序

步驟2: 設置及編碼

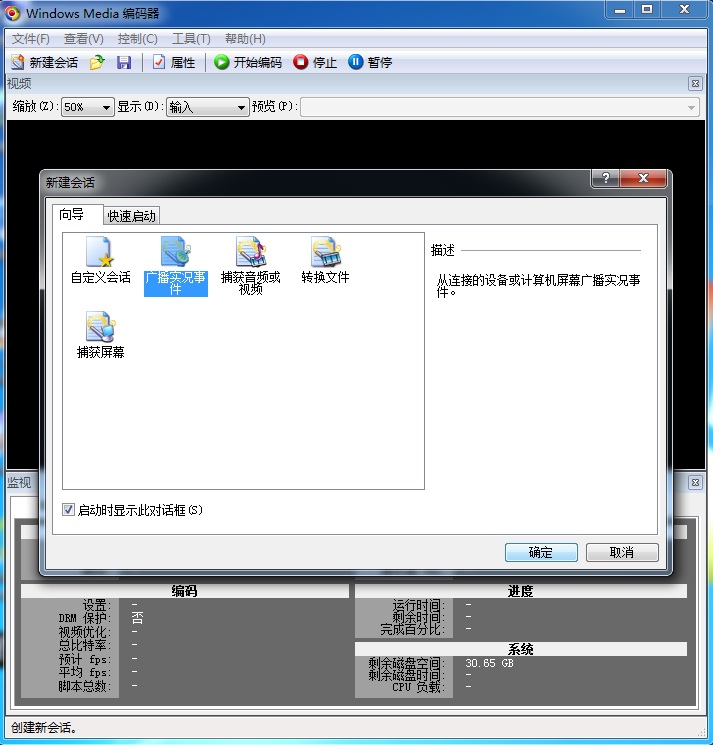

   1. 在打開的新建會話窗口中選擇“廣播實況事件”點擊“確定”。

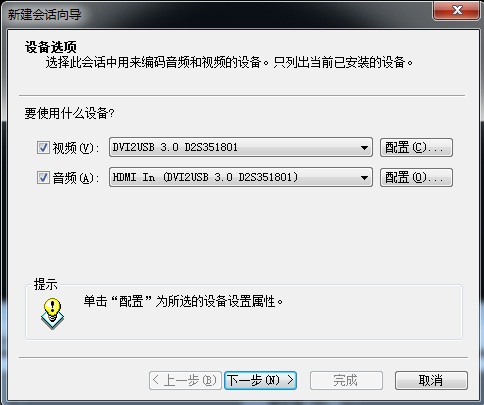

   2. 在新建會話向?qū)Т翱谥袑⒁曨l、音頻勾選，從視頻下拉列表中選擇DVI2USB 3.0幀采集設備（如果抓幀器沒有出現在列表中,檢查你的連接,并確保正確安裝了更新的驅動程序。使用Epiphan Capture Tool采集工具檢測以確保設備被識別。）從音頻下拉列表中選擇音頻設備:HDMI In (DVI2USB 3.0 D2S……)，點擊下一步。

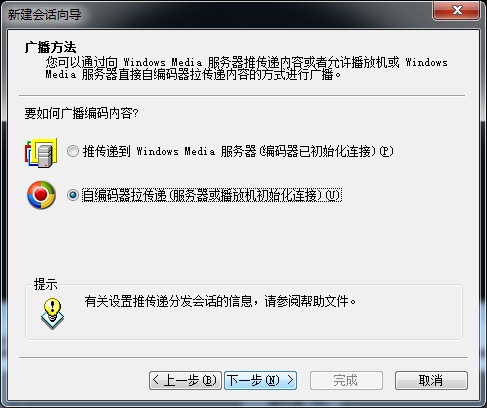

  3. 選擇傳輸流的廣播方式：第N項為上傳至服務器，客戶端通過訪問服務器收看流內容；第二項為本機做為服務器，客戶通過訪問本機收看流內容，本文以第二項為例。

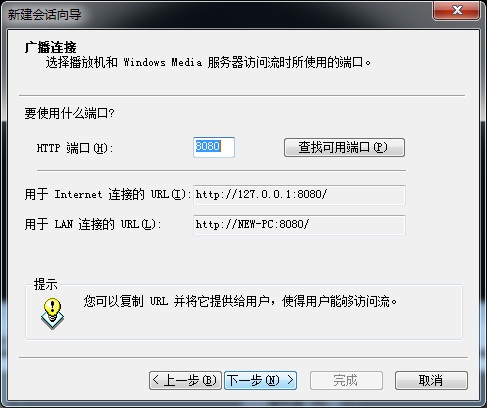

  4. 此處顯示客戶端訪問時的IP地址及端口號，不插網線則無IP地址。

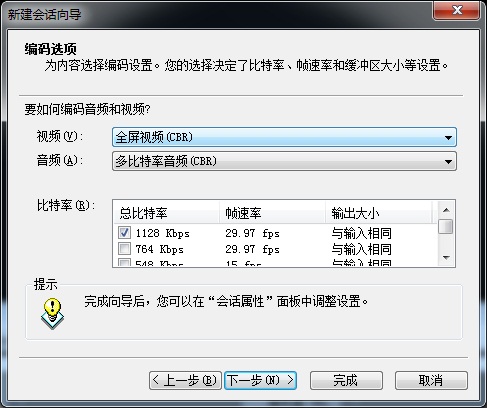

  5. 選擇視、音頻的碼流及分辨率大小，先將視頻選擇為“全屏視頻（CBR）”或根據您自己的需要選擇，點擊下一步。

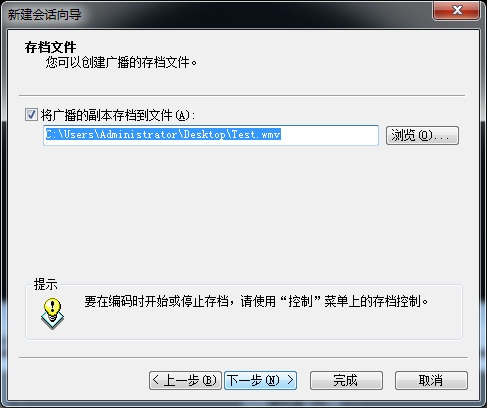

  6. 此處為編碼時的保存位置，點擊“瀏覽”按鈕找到存放位置并輸入名稱。不勾選則只進行網絡傳輸不保存文件，點擊下一步。

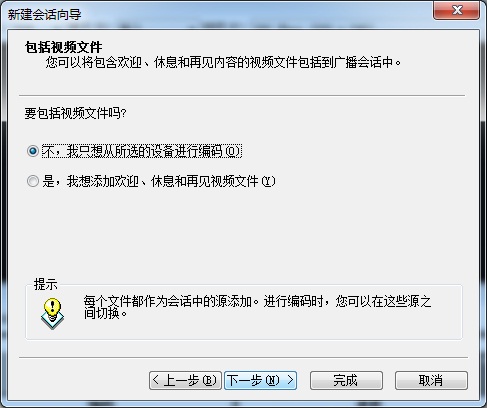

  7. 在此，您可以選擇給視頻加一些屬性信息或是傳輸流時加入歡迎視頻文件等，若都不需要則直接點擊“完成”按鈕即可。

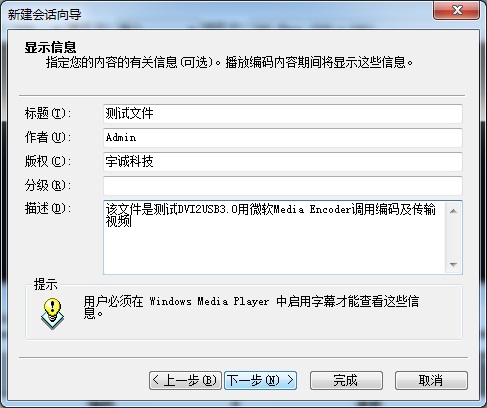

  8. 選擇下一步后輸入視頻的一些屬性信息（包括標題、作者、版權、描述等），點擊“完成”進入程序。

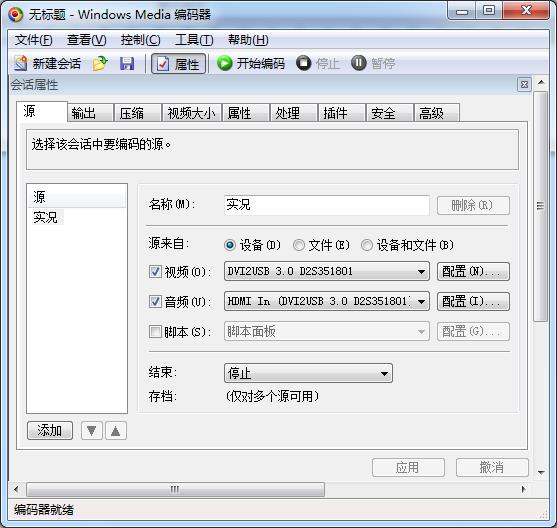

  9. 此時，您可以點擊工具欄上的“開始編碼”進行編碼，或點擊“屬性”安鈕，調整采集的相關參數。

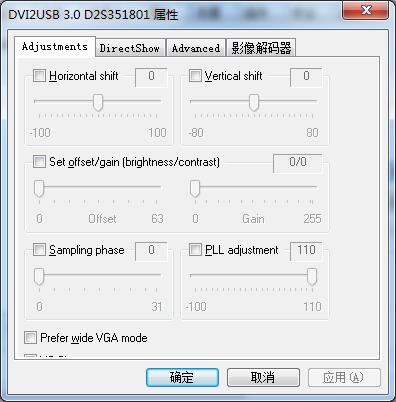

  10. 點擊屬性窗口中“源”選項下的視頻或音頻“配置”，調出相應設備的配置選擇，例如：偏移、亮度、對比度等等一些參數調整，點擊確定退出。

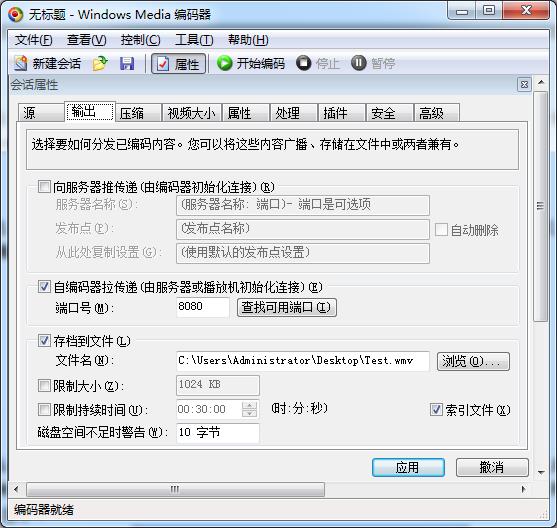

  11. 點擊屬性窗口中的“輸出”選項，可修改存放位置，限制大小或時間停止編碼。

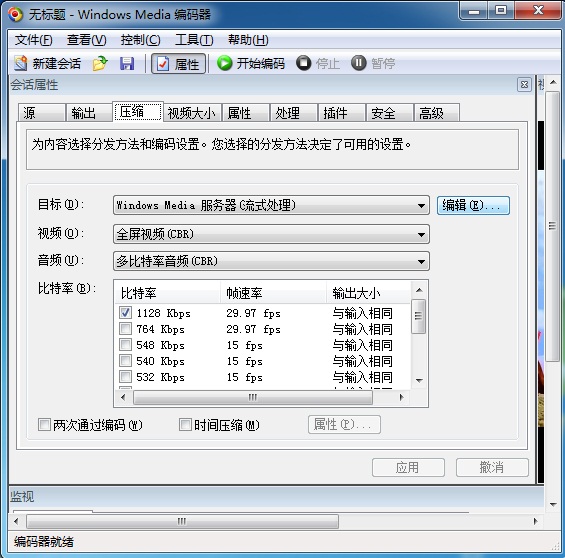

  12. 點擊屬性窗口中的“壓縮”選項，調整輸出文件的碼流、幀速率及分辨率大小。

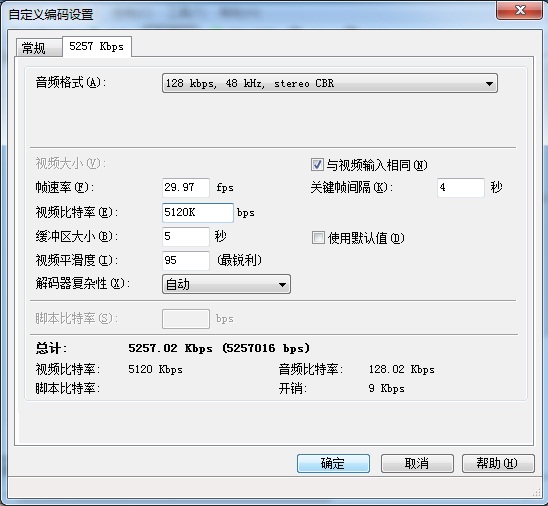

  13. 點擊“編輯”進入自定義編碼設置，選擇第二項標簽，調整音頻格式為自己相要的格式。調整自定義視頻大小或勾選“與視頻輸入相同”，視頻比特率為“5120Kbps”或自定義大小，點擊確定退出編碼設置。

  14. 如果想得到更好的編碼質量效果，在屬性窗口中的“處理”選項下，將視頻取消隔行掃描，像素格式改為“YUY2”，點擊“應用”按鈕保存參數設置。

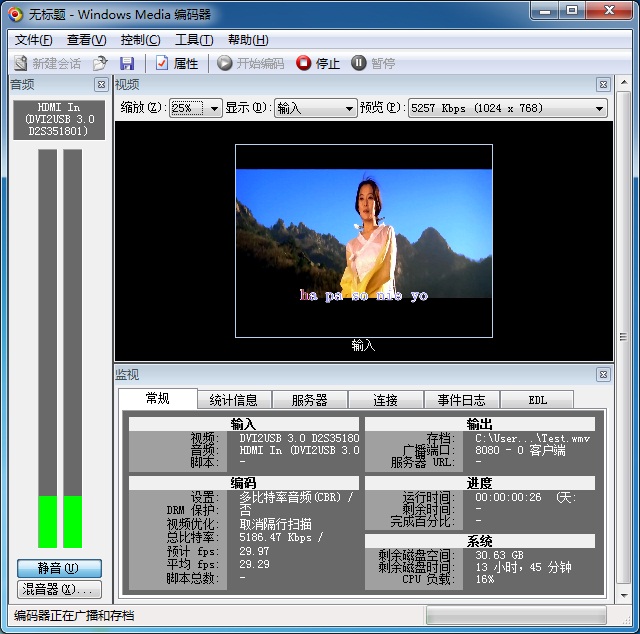

  15. 點擊工具欄中的“開始編碼”按鈕，此時將按照您的相應設置來進行編碼傳輸。

步驟3: 客戶端網絡訪問直播流

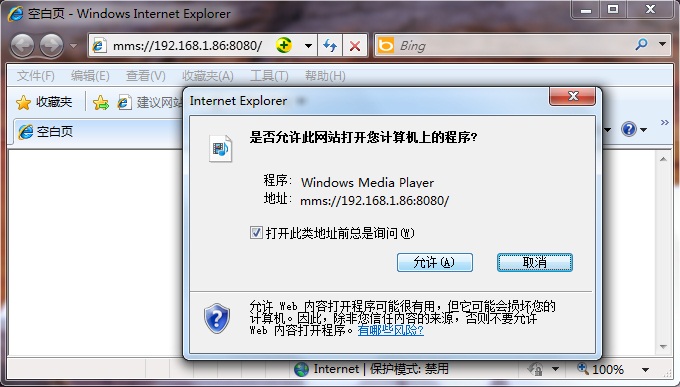

  1.  在客戶端訪問時可以通過IE瀏覽器輸入服務器的廣播地址及端口號（IP在步驟2的第4步中顯示，也是編碼服務器的IP）調用Media Player軟件接收 廣播流內容，IP地址與端口號之間必須用英文的標點符號“：”進行分隔，如下圖所示，點擊“充許”按鈕用Windows Media Player播放視頻流。

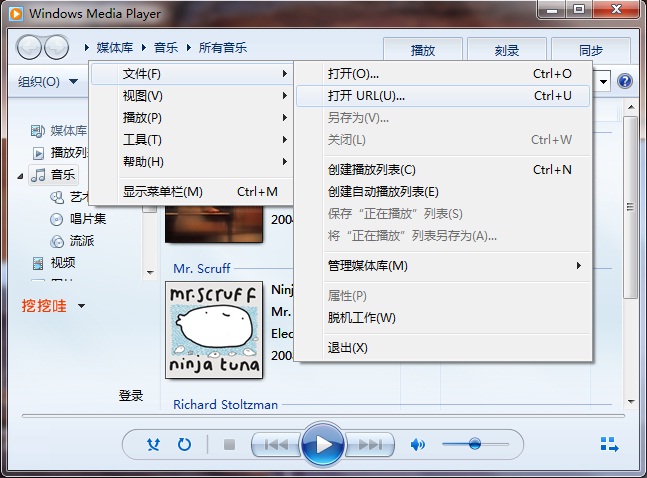

  2. 也可直接打開Windows Media Player軟件,在標題欄上點右鍵選擇“文件>打開URL（U）”。

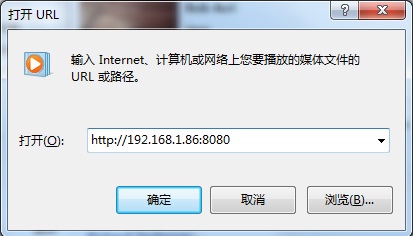

  3. 在打開框中輸入步驟2的第4步中的IP地址及端口號，即編碼機的IP地址及端口號，(IP地址與端口號之間必須用英文的標點符號“：”進行分隔)，點擊確定即可收看廣播內容。

步驟4: 播放本地存儲文件

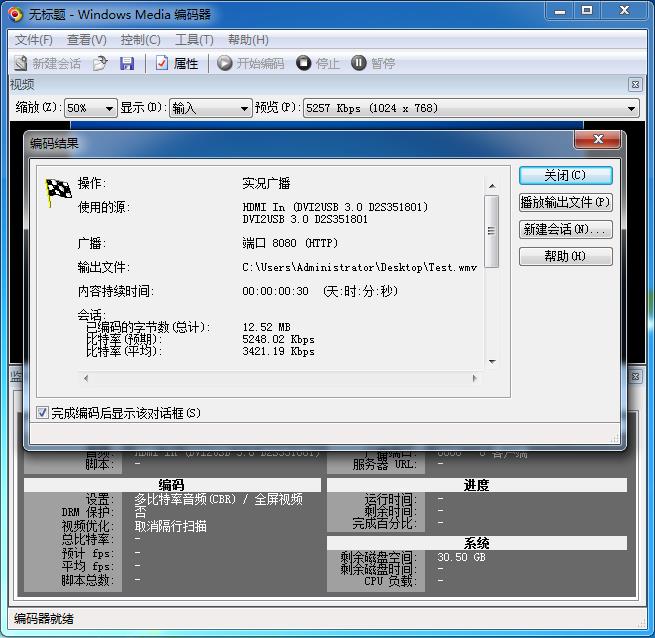

        如果想停止編碼，則點擊工具欄中的“停止”按鈕即可，此時流傳輸停止且本地形成視頻文件，并出現一個“編碼結果”的窗口，點擊“播放輸出文件”則調用系統中的播放軟件播放該視頻文件，也可在關閉程序后到本地存儲位置找到視頻文件播放。
