電視臺的安全播出歷來受到國家廣電總局的高度重視,播出事故是電視臺播出安全中重大責任事故,目前臺內各種設備之間的信號傳輸使用的都SDI數字信號,如何保證信號傳輸不間斷,保證信號傳輸中圖像聲音質量,是解決安全播出的關鍵。
 我公司為適應電視臺播出的需求,在數字播出的基礎上研發了一款解決播出前信號故障的智能補救切換器,該設備采用了全新理念的自主知識產權技術,并獲得了國家發明專利,專門解決數字信號傳輸過程中,預判斷出各類圖像聲音信號質量的異常故障現像,從而準確無誤地進行全自動的智能切換,并發出告警聲音或短信提示及存儲當前狀態,特別適合電視臺的播出前安全無故障的需求。該設備已在部分電視臺進行了實際應用,并在使用中多次準確無誤的檢測到故障問題,且及時切換避免了事故的發生,受了電視臺領導的極度好評。
 系統特點:設備集成度高,輸出技術指標高,智能化程度高,功能強,安全措施完善。
 該設備通過獨特的硬件電路和軟件算法,同時能對4路輸入的SDI信號進行各類故障自動判斷,并通過優先選擇器對多路輸入的SDI信號進行優先切換,確保信號傳輸不間斷。
 與國內相似設備比較,國內沒有直接對多路SDI信號進行實時智能判斷及切換的產品,國內與本產品相近似的設備只有信號倒換設備。故障判斷原理是將數字SDI信號經過壓縮編碼,生成ASI信號,再根據ASI信號碼流特征進行間接判斷。SDI信號經過高壓縮比壓縮編碼后,對原始的SDI信號產生失真,直接影響故障判斷的準確性。
 本智能信號選擇器,是直接對原始的數字SDI信號進行解析,對特征信號進行定量計算,實現了判斷故障速度快、判斷故障范圍廣、判斷故障精度高。

 能夠準確的判斷SDI信號中斷,                 100ms;
     能夠準確的判斷SDI信號靜幀,                 1幀;
     能夠準確的判斷SDI信號黑場,                 1幀;
     能夠準確的判斷SDI信號嵌入音頻中斷,         100ms;
     能夠準確判斷信號技術指標嚴重下降( EAV 丟失即畫面卡,聲音卡, )100ms。
     當多路信號輸入該設備后,會按照優先級別自動選擇一路輸出,確保輸出信號不中斷,優先級別是第一路為最高優先級,依次是第二路,第三路,第四路,第五路(75%彩條)。
 當輸入信號經過判斷電路判斷后,輸入的各路信號都沒有問題時設備優先切換第一路,第一路信號出現(中斷、靜幀、黑場、無聲音、指標嚴重下降)等問題設備優先切換第二路,以此類推。當多路信號故障同時恢復時,即自動恢復第一路輸出。

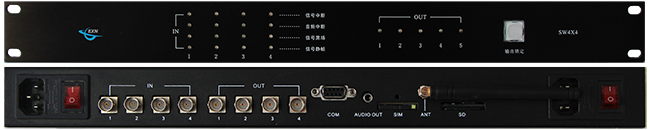

設備前4路輸入為外部輸入信號,第5路為內部產生的彩條信號,5路輸入信號經過判斷電路后按照優先級別自動選擇輸出。設備有相同信號的4路輸出。當多路輸入信號中有任一路經過判斷,確認出現問題時,設備會自動普通話語音告警,并用無人值守機房設計的短信方式告警,自動實現如下:
        1、智能判斷并自動切換至備用信號。
        2、語音告警;(有語音提示,第幾路信號故障,出現了什么故障)
        3、短信告警;(把具體的故障信息發送至相關人員手機)
        4、設備前面板指示燈告警;(可直觀看到故障所在的路數及故障現象等)
 5、通過設備本身的SD卡,實時記錄故障發生時間、故障發生的路數、當前切換的位置、故障現象類型等信息。
突出特點:
1、解決了信號智能倒換問題
在播出期間通過設備的實時檢測后,一旦出現播出故障,人工很難快速的判斷并切換到備份的播出通道,通過該設備能能夠按照信號優先級智能故障判斷并篩選一路最佳信號輸出,實現播出信號的自動倒換不間斷。
2、設備能夠?qū)崿F(xiàn)信號故障智能判斷
設備對多路輸入的SDI信號進行實時檢測定量處理,在100毫秒內準確的判斷出信號中斷、聲音中斷、信號技術指標低、信號出現黑場、信號出現靜幀等故障,通過定量精確計算來進行故障判斷,解決人工故障判斷不準確、不及時等問題。
3、設備使用靈活性
設備的所有功能都是由設備本身獨立完成的,內部是在硬件的基礎上固化相關的軟件,無需借助額外的計算機或其他設備。
4、該設備具有自主知識產權,獲得了國家發明專利。
設備可應用到播出系統SDI信號最后的輸出環節,通過該設備的智能化處理,能夠及時的發現故障,準確判斷故障,自動處理故障,提高了故障處理速度,能夠保證播出系統始終有信號輸出(不會出現開天窗),大大的降低了電視臺的播出事故。

該智能補救切換器可準確無誤地實現以下功能
故障名稱  故障描述  智能操作  設備狀態  故障說明
1、信號中斷: 無圖像無聲音, 切換, 檢測為信號中斷, 如播放時線纜接頭脫落或異常中斷
2、視頻靜幀: 有圖像無聲音,切換, 檢測為信號靜幀, 如視頻卡死不動了
3、黑場無聲音: 無圖像無聲, 切換, 檢測為音頻中斷、信號黑場、信號靜幀, 如只有同步信號而無視頻圖像
4、有臺標黑場: 有圖像無聲, 切換, 檢測為音頻中斷, 如視頻在臺標機之前中斷但播出機掛有臺標
5、有臺標靜幀:有圖像無聲音, 切換, 檢測為音頻中斷, 如視頻在播出時卡死不動
6、視頻無聲: 有圖像無聲音, 切換, 檢測為音頻中斷, 如文件忘了加聲音或聲音不在1、2軌道上
7、靜幀有聲音: 有圖像有聲音, 不切 ,檢測為正常, 如播放靜止廣告圖片加語音解說時
8、黑場有聲音: 無圖像有聲音, 不切, 檢測為信號黑場、信號靜幀, 如電影結尾會出現黑場一會后出音樂及上滾字幕
9、彩條有聲: 有圖像有聲音, 不切, 檢測為信號黑場、信號靜幀, 如電視臺全天結束時播放的彩條
10、彩條無聲: 有圖像無聲音, 切換, 檢測為音頻中斷、信號黑場、信號靜幀, 如文件忘了加聲音
